Un HEPA de minipliegues sin particiones contiene entre 2 y 3 veces más medios filtrantes en el mismo marco que un diseño de separador antiguo, lo que reduce la caída de presión inicial entre un 30 y un 50 %, y esa caída de presión, no la cifra de eficiencia, es a lo que realmente responden su factura de energía y el tamaño de su FFU. Los ingenieros que comparan las ventajas del filtro Hepa de pliegues mini sin particiones explican el contenido a menudo cumplen con el término "sin separador" sin la física detrás de él. Esta guía explica la construcción, cuantifica la ventaja de la caída de presión y muestra dónde aún sobrevive el antiguo diseño del separador de aluminio. Los datos provienen de las líneas de producción de Elkey : somos un fabricante de filtros en China que construye ambas construcciones y publica la comparación.
1. ¿Qué es un HEPA miniplisado sin particiones y por qué fluye mejor?

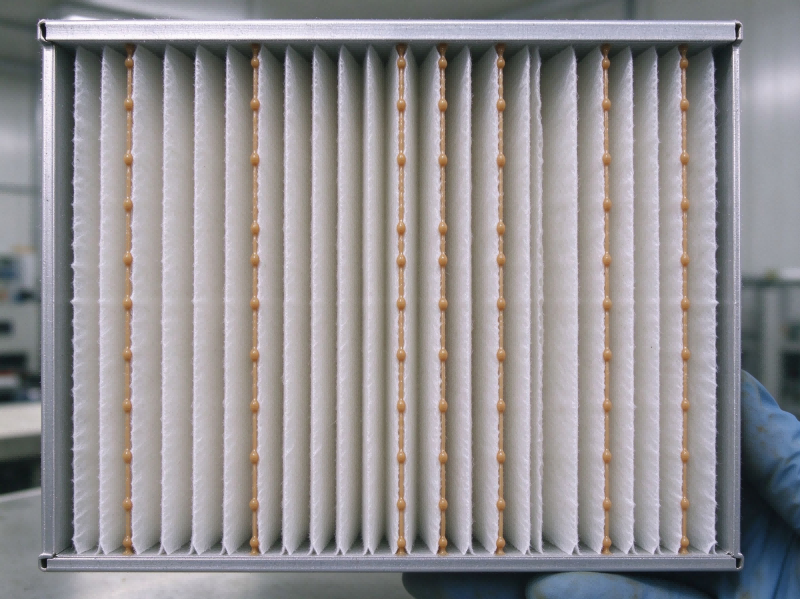

En un filtro de mini pliegues sin particiones, los separadores de hilos termofusibles mantienen pliegues estrechos y muy espaciados sin particiones de papel de aluminio, empaquetando mucha más área de medio en la misma cara: el aire se mueve a través de cada centímetro cuadrado de medio más lentamente, y la diferencia entre el separador de fusión en caliente de mini pliegues y el separador de papel de aluminio es precisamente esta: los separadores de hilos casi no agregan resistencia al flujo, mientras que las particiones de papel de aluminio obstruyen cada canal. La comparación de la construcción:
- Miniplisado (sin particiones): espaciado entre pliegues de 2 a 4 mm sostenido por hilos termofusibles paralelos; área multimedia por fotograma de 610×610×292, normalmente entre 2 y 3 veces el diseño anterior; caída de presión inicial 100-150 Pa al flujo nominal.
- Pliegue profundo (separador de aluminio): las particiones de lámina corrugada separan los pliegues entre 6 y 10 mm; la propia lámina bloquea aproximadamente la mitad del canal de flujo; caída de presión inicial 160-220 Pa; Mayor tolerancia a la retención de polvo en corrientes aceitosas.
- Mismo medio, mismo grado: ambas construcciones alcanzan H13/H14/U15 con idéntica eficiencia MPPS: el separador cambia la aerodinámica, no la física de filtración.
Esa última línea contiene todo el argumento: las cifras de eficiencia son iguales, por lo que no pueden diferenciar una compra. La caída de presión inicial puede diferir entre 50 y 70 Pa entre construcciones en el mismo marco, y esa diferencia se extiende a lo largo de cada hora de funcionamiento de la vida útil del filtro.
✅ En pocas palabras: los minipliegues sujetos con cuerdas empaquetan 2-3 veces el medio sin casi ninguna obstrucción del flujo: igual eficiencia, 30-50 % menos resistencia inicial.
2. ¿Cuánto paga la ventaja de caída de presión?
En funcionamiento continuo, los 50-70 Pa ahorrados por la construcción de minipliegues devuelven aproximadamente entre 10 y 17 dólares por filtro por año en energía del ventilador: la caída de presión inicial del filtro hepa reduce el efecto de la factura de energía en cada unidad y cada hora, razón por la cual los minipliegues son ahora el valor predeterminado para terminales de sala limpia y FFU. La contabilidad:
- Línea de energía. La potencia del ventilador varía con la caída de presión; a 0,12 dólares/kWh y servicio 24 horas al día, 7 días a la semana, cada 50 Pa en una terminal estándar cuesta entre 8 y 12 dólares anuales por unidad. En un techo de 300 unidades, la elección de la construcción por sí sola mueve un número de cinco cifras.
- Línea de tallas FFU. Una resistencia más baja permite que una FFU impulsada por motor mantenga el flujo de aire con menos margen de presión estática: motores más pequeños, funcionamiento más silencioso o más filtros por curva de ventilador.
- Línea de vida. Una menor resistencia inicial amplía el rango de carga utilizable antes de que la terminal alcance su límite de presión final, alargando los intervalos de servicio efectivos.
- Línea de peso y manipulación. Sin lámina significa entre un 30 y un 40 % menos de peso: cambios por parte de una sola persona en lugar de dos.
Las ventajas del filtro hepa de mini pliegues sin particiones explicaron el veredicto, entonces: para terminales de sala limpia, FFU y cualquier servicio 24 horas al día, 7 días a la semana, los mini pliegues ganan en matemáticas que se repiten cada hora. La construcción de separadores de aluminio de pliegues profundos conserva un nicho en corrientes de polvo pesado y aceitoso y carcasas heredadas, razón por la cual Elkey todavía fabrica ambos, los cotiza uno al lado del otro con grado y nivel de prueba idénticos y permite a los compradores ejecutar la línea de caída de presión durante sus propias horas de trabajo antes de elegir. Pregunte a cualquier proveedor primero por la caída de presión inicial en la hoja de especificaciones y luego por la eficiencia; una fábrica que confía en su plisado publica ambos.
✅ En pocas palabras: 50-70 Pa menos de resistencia devuelven $10-17 por filtro anualmente en servicio continuo; siendo igual la eficiencia, la caída de presión decide la compra.
Preguntas frecuentes
P: ¿Cuáles son las principales ventajas del filtro Hepa mini plisado sin particiones explicadas de una vez? R: 2-3 veces el área de medios por cuadro, 30-50 % menos caída de presión inicial, 30-40 % menos peso, igual eficiencia MPPS: la construcción gana en aerodinámica, no en filtración.
P: ¿Cómo reduce la presión inicial del filtro HEPA la escala de efecto de la factura de energía ? R: Linealmente con horas y recuento de unidades: $ 8-12 por 50 Pa por filtro por año con servicio 24 horas al día, 7 días a la semana y $ 0,12/kWh. Diez filtros de baja resistencia pagan su propia prima anualmente; mil lo hacen mensualmente.
P: ¿La elección del separador termofusible de mini pliegues versus el separador de papel de aluminio es permanente por carcasa? R: No, ambas construcciones comparten el mismo marco, por lo que la mayoría de las viviendas aceptan cualquiera de las dos. Confirme la cara y profundidad de la junta con su proveedor OEM ; Elkey cita ambas construcciones en una hoja de especificaciones, por lo que el intercambio es una decisión de partida individual.
CTA: Siente la diferencia en tu curva de fans
Elkey Environmental Protection (Suzhou) Co., Ltd. fabrica filtros HEPA H13-U16 de minipliegues y pliegues profundos con datos publicados de caída de presión e informes de escaneo individuales para ambos. Envíe sus horas de servicio y tarifa de electricidad para obtener una cotización de construcción en paralelo y vea cuánto valen 50 Pa en su edificio.
